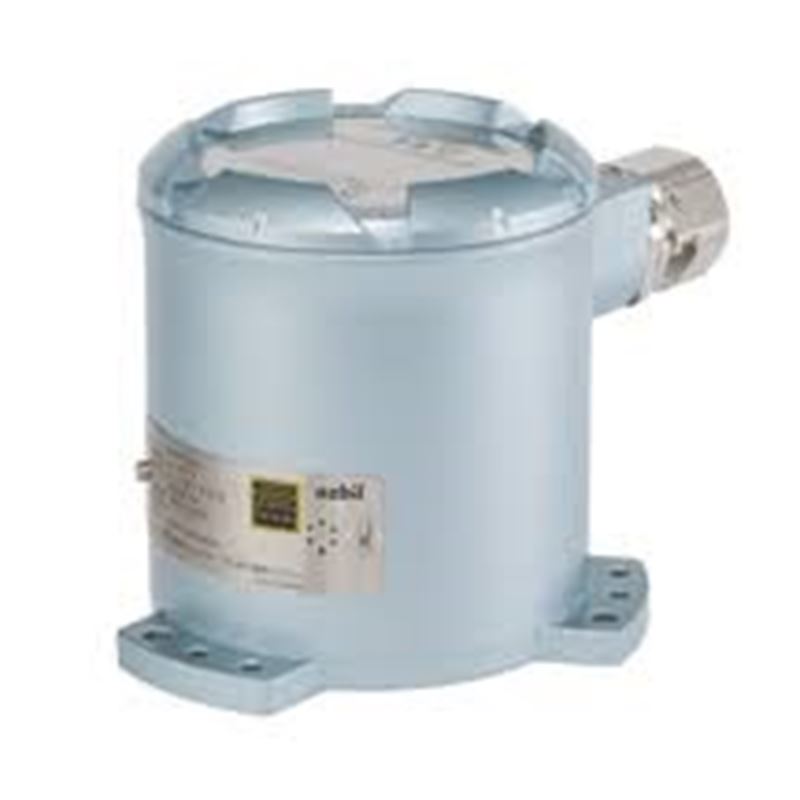

SES70

SES70 Akıllı Deprem Sensörü kullanılarak, deprem hareketinin neden olduğu hasar miktarı tahmin edilebilir. SES70 Akıllı Deprem Sensörü, dahili ivmeölçer tarafından üretilen sinyallere dayalı olarak sismik yoğunluğu (yapısal hasarın tahmin edilebileceği SI), Japon Meteoroloji Ajansı (JMA) sismik yoğunluk ölçeği (shindo ölçeği) eşdeğer değerini veya maksimum sentezlenmiş ivme değerini (seçilebilir) hesaplar ve verir. Ek olarak, bu ünite ivme dalga formu özelliklerini inceleyerek toprak sıvılaşması olup olmadığına karar verir. Toprak sıvılaşması dijital çıkış olarak izlenebilir.

• 3 eksenli yüksek doğruluklu servo ivmeölçer kullanır.

• Ölçülen ivme sinyallerine dayalı olarak sismik yoğunluğu hesaplar.

• Ölçülen ivme sinyallerine dayalı olarak JMA Shindo ölçeğine göre deprem şiddetini hesaplar.

• Toprak sıvılaşması algoritmasını kullanarak, toprak sıvılaşmasının olup olmadığına karar verir.

• Çalışma sırasında işlevlerini kontrol eder. Eğer arıza var ise, ciddi (major) ve küçük (minör) arıza olmak üzere kategorize eder ve hata koduyla birlikte kayıt altına alır.

TEKNİK ÖZELLİKLER

Röle Çıkışı 1	Sarsıntı, eşik değerini (önceden ayarlanmış SI, İvme veya deprem şiddetini) aştığında aktif olur.
Röle Çıkışı 2	Sarsıntı, eşik değerini (önceden ayarlanmış SI, İvme veya deprem şiddetini) aştığında aktif olur.
Röle Çıkışı 3	Sarsıntı, eşik değerini (önceden ayarlanmış SI, İvme veya deprem şiddetini) aştığında aktif olur.
Analog Çıkış 1	4-20 mA current source (İvme, SI ve Deprem şiddetinden 1'i seçilebilir.)
Analog Çıkış 2	4-20 mA current source (İvme, SI ve Deprem şiddetinden 1'i seçilebilir.)
Dijital Çıkış 1	Minör Arıza (On/Off)
Dijital Çıkış 2	Majör Arıza (On/Off)
Dijital Çıkış 3	Gürültü Koruma Çıkışı (On/Off)
Dijital Çıkış 4	Toprak Sıvılaşması (On/Off)
Dijital Input	Diagnostik Amaçlı
Dalga Formu Kaydı	10 ms örnekleme ile x,y,z ekseninde 360 saniyelik 10 adet kayıt
Besleme	12 - 24VDC (±%10)
Su ve Toza Karşı Koruma Standartı	IP 67
Patlayıcı Ortam Standartı	Exd II BT4
